VIAVI SmartClass™ Fiber DTAG Messgerätekit (OLP85 und ORL85)

  • TSO-HS5056
VIAVI SmartClass™ Fiber DTAG Messgerätekit (OLP85 und ORL85)
ZTV43 (Kapitel 7.4.3) der Deutschen Telekom
  • Lagerartikel werden bei Bestelleingang bis 13:00 Uhr am selben Tag verschickt!

  • Lieferung per UPS
  • Lieferzeit: 10-20 Tage
VIAVI SmartClass™ Fiber DTAG Messgerätekit (OLP85 und ORL85)

VIAVI SmartClass™ Fiber DTAG Messgerätekit nd Zubehör (OLP85 und ORL85)

Für Abnahmemessungen nach ZTV43 der Deutschen Telekom (Kapitel 7.4.3)
Das Messgerätekit wurde zusammen mit Experten der Deutschen Telekom entwickelt, um Messungen bei der Installation, Roll-Out und Abnahme von FTTH GPON Netzen zu vereinfachen und zu beschleunigen.

Das KIT beinhaltet die passenden VIAVI Geräte um Abnahmemessungen nach ZTV43 (7.4.3) durchzuführen.

Es besteht aus:
• 1 St. OLP-85 optischer Leistungsmesser
• 1 St. ORL-85 kombinierte Lichtquelle und Return Loss Meter 1310/1490/1550/1625nm
• In-Service Loss Test Option
• Zubehör: Akku‘s, Batterien, Netzteile, USB-Kabel-A auf Mikro-USB, Universaladapter für 2,5mm (PC, APC)
• Kurzbeschreibungen
• Softtasche

Leistungsmerkmale OLP-85

Batteriebetriebene optische Leistungspegelmesser für den Feldeinsatz mit einem in Schritten von 1 nm einstellbaren Messbereich von 800 bis 1700 nm und hoher Genauigkeit über einen Dynamikbereich von beeindruckenden 100 dB.
2,5 mm und 1,25 mm (Option) UPP-Adapter zur Unterstützung aller optischen Steckverbindertypen.
3,5 Zoll (8,89 cm) Farb-Touchscreen mit Stift.
Individuelle Schwellenwerte für Leistungspegel-/Dämpfungsmessungen mit Gut/Schlecht-Auswertung.
Integrierte Speicherung der Ergebnisse der Faserendflächenprüfung und der Tests mit Zeitstempel.
Datenübertragung und Fernsteuerung über USB oder Ethernet.
Tests mit automatischer Erkennung einer und mehrerer Wellenlängen in Verbindung mit Lichtquellen von VIAVI.
Automatische Zentrierung des Faserbildes.
Moderne, an ein Smartphone erinnernde Benutzeroberfläche mit Touchscreen.
Robustes, witterungsfestes Design.

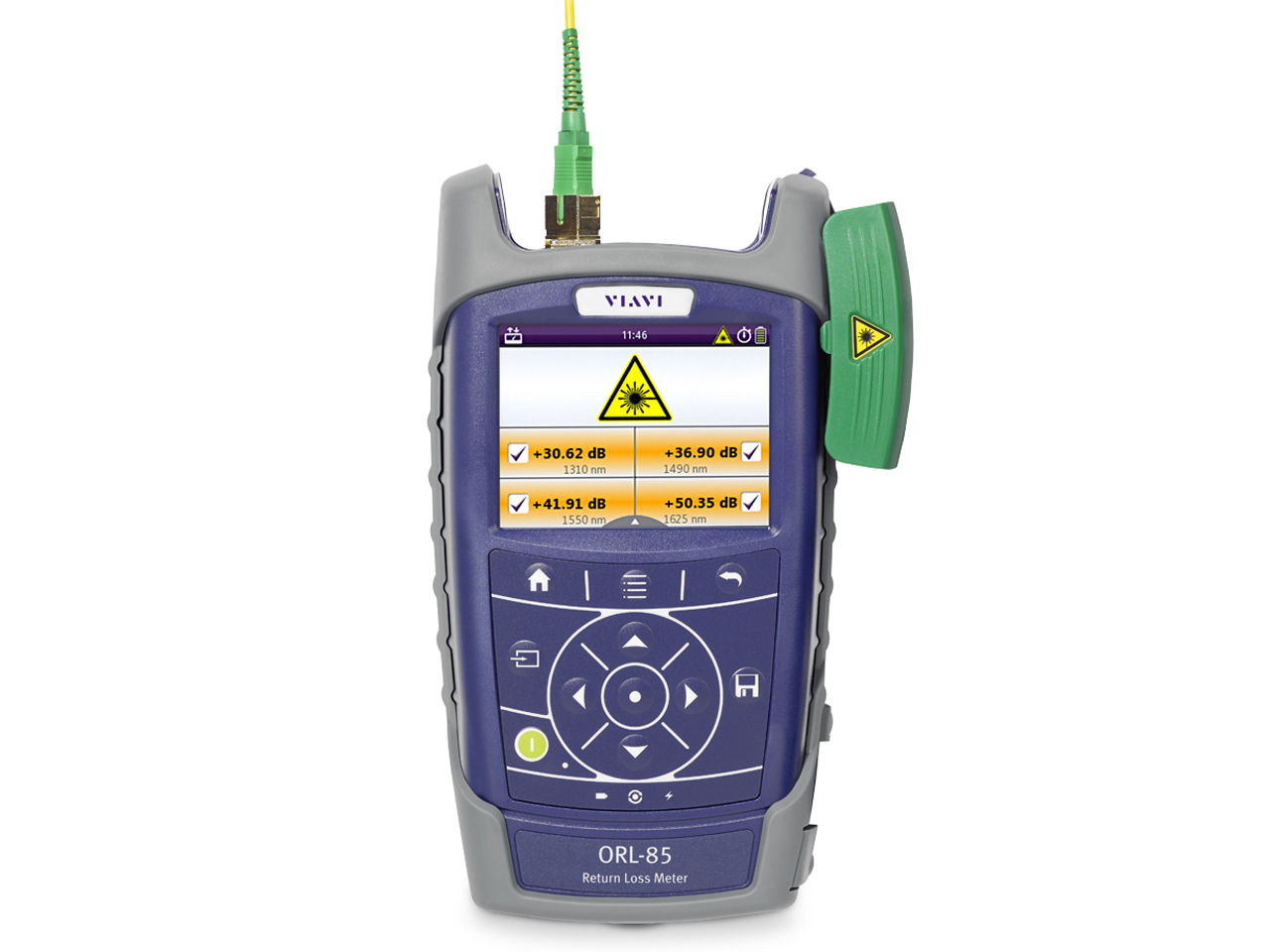

Leistungsmerkmale ORL-85

Batteriebetriebenes optisches Rückflussdämpfungsmessgerät für den Feldeinsatz mit in Schritten von 1 nm einstellbaren Messwellenlängen von 1260 bis 1650 nm beim Leistungspegelmesser und mit mehreren Wellenlängen bei der optischen Lichtquelle für ORL-Messungen bis 70 dB.
Austauschbare optische Adapter (Senko) für FC-, SC-, ST- und LC-Steckverbinder.
3,5 Zoll (8,89 cm) Farb-Touchscreen mit Stift.
Individuelle Schwellenwerte für Leistungspegel-/Dämpfungsmessungen mit Gut/Schlecht-Auswertung.
Integrierte Speicherung der Ergebnisse der Faserendflächenprüfung und der Tests mit Zeitstempel.
Datenübertragung und Fernsteuerung über USB oder Ethernet.
Tests mit automatischer Erkennung der Wellenlänge und mit mehreren Wellenlängen.


Passender Messkabelsatz (optional bestellbar)

Messkabelsatz DTAG
ArtNr: TSO-MKS4

Der Messkabelsatz beinhaltet die passenden Messkabel und Adapter, um Abnahmemessungen nach ZTV43 (7.4.3) durchzuführen.

Es besteht aus:
• 1 St. Messkabel (TRC) SC/APC8° auf SC/APC8°, 2m
• 1 St. Messkabel (TRC) SC/APC8° auf SC/APC9°, 2m
• 1 St. Messkabel (TRC) SC/APC8° auf LC/APC8°, 2m
• 1 St. Referenzkabel (TRC) SC/APC9° auf LC/APC8°, 1m
• 1 St. Referenzkabel (TRC) SC/A

PC8° auf LC/APC8°, 1m
• 1 St. Mess-Kupplung SC/APC
• 1 St. Mess-Kupplung LC/APC

Leistungsmerkmale
Spezifikationen
Technische Daten
  • KIT für Messungen nach ZTV43 (Kapitel 7.4.3) der Deutschen Telekom
  • enthält OLP-85 optischer Leistungsmesser, großer
    Dynamikbereich von -75 dBm bis +26 dBm (inkl. Zubehör)
  • enthält ORL-85 kombinierte Lichtquelle und Return Loss Meter 1310/1490/1550/1625nm
    APC ( SC/APC Adapter und FC/APC Adapter)
    (inkl. Zubehör)
  • enthält die "In-Service loss test option" für Smart Class Fiber
  • enthält 2x Softtasche für OLP-85 u. ORL-85
  • Hersteller Gewährleistung: 36 Monate (Gerät)
  • Hersteller Gewährleistung: 12 Monate (Zubehör und Batterien)
Lieferumfang

1 Stück VIAVI SmartClass™ Fiber DTAG Messgerätekit (OLP85 und ORL85), bestehend aus:

  • 1x 2311/26;VIAVI ORL-85 optisches Rückflussdämpfungsmessgerät 1310/1490/1550/1625nm APC
  • 2x 2305/90.01;VIAVI PS4 Netzteil
  • 1x 2307/03;VIAVI OLP-85 Leistungspegelmesser
  • 2x 2305/90.02;VIAVI RBP2 wiederaufladbarer Akku
  • 1x K807;VIAVI USB Kabel (USB-A auf Mikro-USB)
  • 1x 2014/00.31;VIAVI 2,5mm Universaladapter OLP-85/85P u. OLTS-85/85P
  • 1x 2307/94.01;VIAVI In-Service SW-Option für Smart Class Fiber
  • 1x 2128/04;VIAVI SC-3 große Softtasche
  • 1x 2014/00.09;VIAVI FC/PC FC/APC-Adapter
  • 1x 2155/00.05;VIAVI FC/PC FC/APC Adapter
  • 1x 2155/00.26;VIAVI SC/APC Adapter
