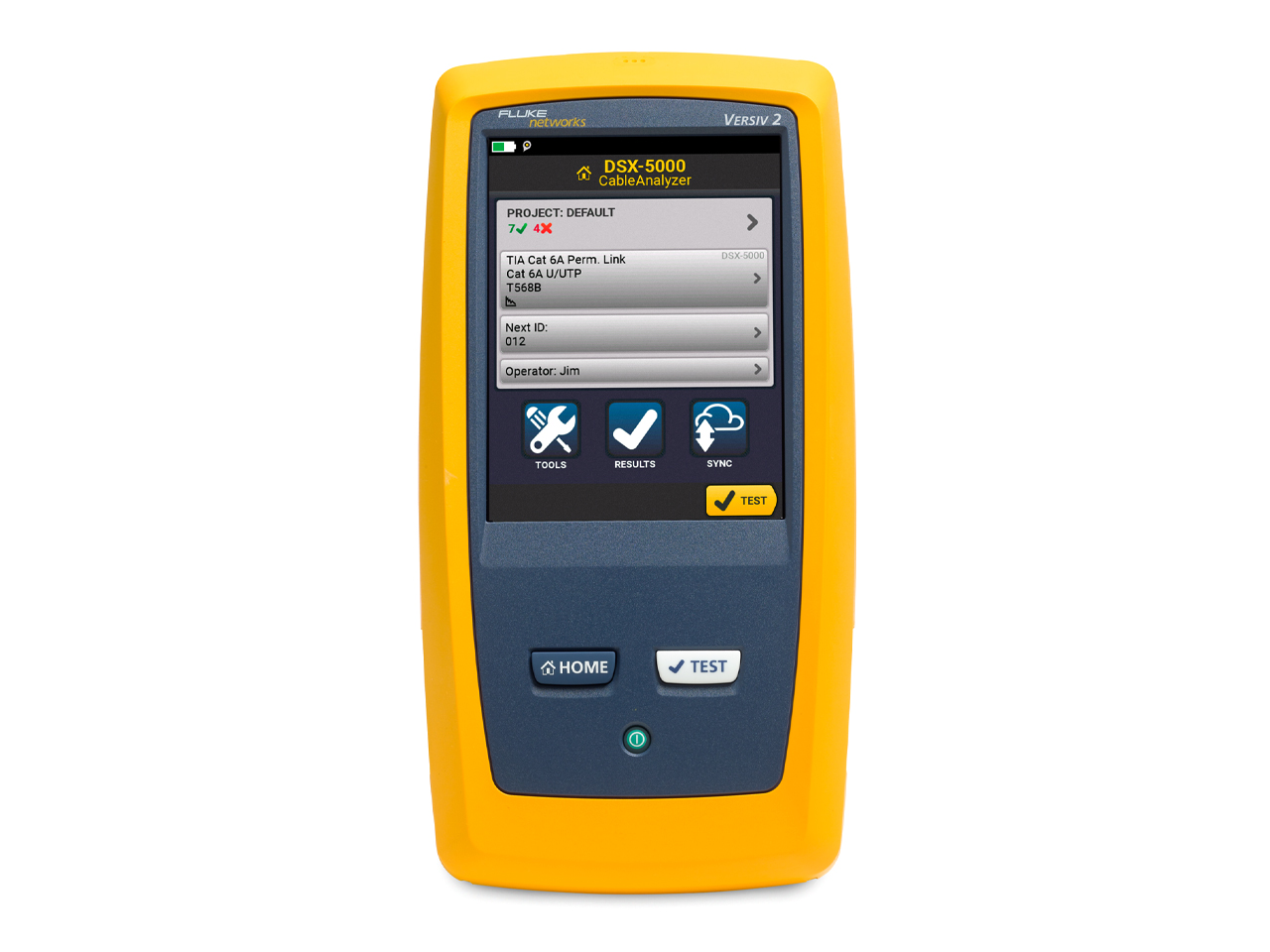

DSX2-5000 inkl. integr. Wi-Fi Adapter + 1 Jahr Goldsupport

  • DSX2-5000-GLD
DSX2-5000 inkl. integr. Wi-Fi Adapter + 1 Jahr Goldsupport
1000 MHz CableAnalyzer
Preise anzeigen

Für die Anzeige von Preisen und das Bestellen von Artikeln können Sie sich hier einloggen oder ein Kundenkonto anlegen.

1 Produkt auf Lager
  • Lagerartikel werden bei Bestelleingang bis 13:00 Uhr am selben Tag verschickt!

  • Lieferung per UPS
Vorkasse
Visa
Msstercard
PayPal
Kauf auf Rechnung
DSX2-5000 inkl. integr. Wi-Fi Adapter + 1 Jahr Goldsupport
  • Analysieren Sie Testergebnisse und erstellen Sie professionelle Testberichte mithilfe der LinkWare™-Management-Software.
  • Grafische Darstellung von Fehlerquellen (z. B. Nebensprechen, Rückflussdämpfung und Abschirmungsfehler) für noch schnellere Diagnose
  • Erfüllung von strengsten Anforderungen an die Genauigkeit gemäß IEC Level V
    Von Kabelherstellern weltweit empfohlen
  • Integrierte Prüfung auf Alien Crosstalk (Fremdnebensprechen)
  • Der DSX-5000 CableAnalyzer steigert die Effizienz bei der Kupfer-Zertifizierung mit bislang unerreichter Geschwindigkeit beim Prüfen von Cat 6A und Class FA

    Bei gleichzeitiger Erfüllung von strengsten Anforderungen an die Genauigkeit gemäß IEC Level V. Mithilfe des ProjX-Management-Systems können Aufgaben beim ersten Anlauf richtig erledigt und Fortschritte von der Einrichtung bis zur Systemakzeptanz verfolgt werden. Die Versiv-Plattform unterstützt Module für Glasfasertests (sowohl OLTS als auch OTDR), Wi-Fi-Analysen und Ethernet-Diagnosen. Die Plattform verfügt über eine upgradefreundliche Konstruktion zur Unterstützung zukünftiger Standards. Diagnostizieren Sie Fehler schneller mithilfe der Taptive-Benutzeroberfläche mit grafischer Darstellung von Fehlerquellen (z. B. Nebensprechen, Rückflussdämpfung und Abschirmungsfehler). Analysieren Sie Testergebnisse und erstellen Sie professionelle Testberichte mithilfe der LinkWare™-Management-Software.

    Fluke Networks DSX-5000 CableAnalyzer erfüllt die Intertek (ETL)-Zertifizierung in Übereinstimmung mit IEC-61935-1-Spezifikationen für die Genauigkeitsstufe IV, der Entwurfsgenauigkeitsstufe V und stimmt mit den ANSI/TIA-1152-Spezifikationen für Stufe IIIe überein.

    Der DSX-5000 bietet einzigartige Funktionen:

    • Mithilfe von Versiv können Benutzer mit einem Kabeltester heute mehr denn je erreichen. Sämtliche Schritte des Testprozesses werden beschleunigt.
    • Das ProjX-Managementsystem vereinfacht sämtliche Aufgaben von der ersten Einrichtung eines Auftrags bis hin zur Systemakzeptanz. Redundante Schritte werden vermieden und das System stellt sicher, dass alle Tests jedes Mal und direkt richtig durchgeführt werden.
    • Die Taptive-Benutzeroberfläche bietet Technikern sämtlicher Qualifikationsstufen eine leistungsstarke Datenanalyse sowie eine einfache Einrichtung und Bedienung.
    • LinkWare-Managementsoftware sorgt für eine unübertroffene Analyse von Testergebnissen sowie für professionelle Testberichte.
    • DSX reduziert die erforderliche Zeit zur Behebung von Verkabelungsfehlern mithilfe von Dedicated Diagnostics, einem einfachen Test, der das Problem im Handumdrehen aufspürt.

    Der DSX-5000 ist konform zu allen geforderten Standards:

    • Konform mit geplanten Genauigkeitsanforderungen nach ISO (IEC WG9 Standard IEC61935-1) Stufe V bis 1000 MHz
    • Unterstützt die vollständige Reihe von Standards zur Widerstandsunsymetrie, die für Power over Ethernet (PoE) benötigt werden – IEC61935-1 und 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
    • Entwürfe zu den Symetrieeigenschaften der nächsten Generation – IEEE 802,3, TIA TR42.7

    Leistungsmerkmale
    Spezifikationen
    Technische Daten

    Kabeltypen
    Geschirmte und ungeschirmte paarige LAN-Verkabelung
    TIA Cat 3, 4, 5, 5e, 6, 6A, 8: 100 Ω ISO/IEC Class C, D, E, EA, F, FA und I/II: 100Ω und 120Ω

    Standard Link Interface Adapter

    Permanent Link-Adapter
    Steckertyp: Geschirmtes RJ45
    Optionaler Steckertyp: ARJ45/GG45

    Channel Adapters
    Steckverbindertyp: Geschirmtes RJ45
    Optionaler Steckverbindertyp: Tera, GG45/ARJ45

    Test-Standards

    TIA
    Cat 3, 4, 5, 5e, 6, 6A, 8 gemäß TIA 568-Serie
    ISO/IEC
    Class C, D, E, EA, F, FA, I/II-Zertifikation gemäß ISO/IEC 11801-Serie
    Maximale Frequenz
    1000 MHz

    Allgemeine Spezifikationen

    Dauer des Autotests
    Kompletter 2-Wege-Autotest von Cat 5e oder 6/Class D oder E:9 Sekunden Kompletter 2-Wege-Autotest von Cat 6A/Class EA: 10 Sekunden

    Unterstützte Messparameter (Der ausgewählte Standard bestimmt die Parameter und den Frequenzbereich für die Messung)
    Drahtkarte, Länge, Ausbreitungsverzögerung, Delay Skew, DC Loop Resistance, Pair-to-Pair Resistance Unbalance, Pair Resistance Unbalance, Insertion Loss (Dämpfung), Return Loss (RL), Common Mode Return Loss (CMRL), Near End Crosstalk (NEXT), Far End Crosstalk ( FEXT), Attenuation-to-crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N, Power Sum Alien NEXT (PS ANEXT), Power Sum Alien Attenuation NEXT Ratio Far End (PS AACR-F), Common Mode to Differential Mode NEXT (CDNEXT), Transverse Conversion Loss (TCL), Equal Level Transverse Conversion Transfer Loss (ELTCTL)
    Eingangsschutzbeschaltung
    Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
    Anzeige
    5,7 LCD mit projektiertem Kapazitäts-Touchscreen
    Gehäuse
    Robuster Kunststoff mit Schutzbeschichtung
    Abmessungen
    Versiv-Hauptgerät mit DSX-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
    Gewicht
    Versiv-Hauptgerät mit DSX-Modul und Batterie: 3 lbs, 5 oz (1,28 kg)
    Hauptgerät und Remote
    Lithium-Ionen-Akkupack, 7,2 V
    Typische Batterielebensdauer
    8 Stunden
    Aufladezeit*
    Tester „Aus“: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität
    Unterstützte Sprachen
    Englisch, Französisch, Deutsch, Italienisch, Japanisch, Portugiesisch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Koreanisch, Russisch, Tschechisch, Polnisch, Schwedisch, Ungarisch
    Kalibrierung
    Servicezentrum-Kalibrierungszeitraum: 1 Jahr
    Integriertes Wi-Fi
    Erfüllt IEEE 802.11 a/b/g/n; Dualband (2,4 GHz und 5 GHz)

    Umgebungsspezifikationen

    Betriebstemperatur
    32° F bis 113° F (0° C bis 45° C)
    Lagertemperatur
    -22° F bis +140° F (-30° C bis +60° C)
    Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation)
    0% bis 90%, 32° F bis 95° F (0° C bis 35° C)
    0% bis 70%, 95° F bis 113° F (35° C bis 45 °C)
    Schwingung
    Automatisch, 2 g, 5 Hz bis 500 Hz
    Stoß
    1 m Fallversuch mit und ohne Modul und Adapter
    Sicherheit
    CSA 22,2 Nr. 61010, IEC 61010-1 3. Ausgabe
    Betriebseinsatzhöhe
    13.123 m (4.000 ft), 10.500 m (3.200 ft) mit AC-Adapter
    EMV
    EN 61326-1

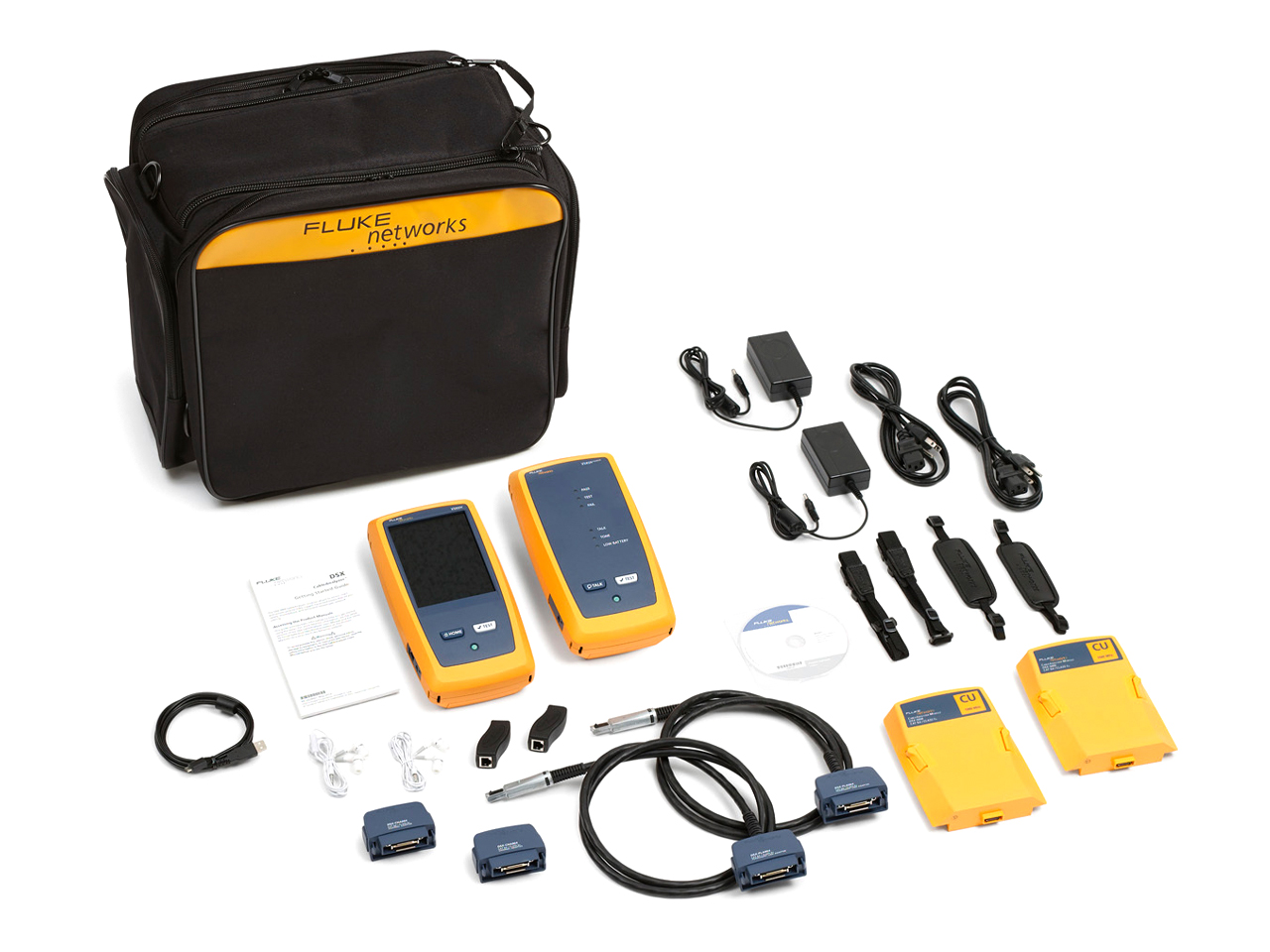

    Lieferumfang

    1 Stück Fluke 1 GHz DSX2-5000 CableAnalyzer bestehend aus:

    • Versiv-Hauptgerät und Remote
    • WiFi-Adapter für Versiv Hauptgerät
    • DSX2-5000 CableAnalyzer-Module
    • Satz aus CAT 6A/Class EA-Permanent Link-Adaptern
    • Satz aus CAT 6A/Class EA-Channeladaptern
    • 2 Stück Headsets
    • 2 Stück Handschlaufe
    • 2 Stück Schultergurte
    • 2 Stück AC-Ladegeräte
    • 2 Stück Universalkupplungen
    • 2 Stück AxTalk-Abschlussstecker
    • Tragetasche
    • USB-Schnittstellenkabel
    • Erklärung über Kalibrierungspraktiken und Kurzanleitung
